型号
Model | 所配电动装置参数
Electrical device
parameters with | 蜗轮箱参数
Gear parameters | 蜗轮箱与电动装置连接尺寸

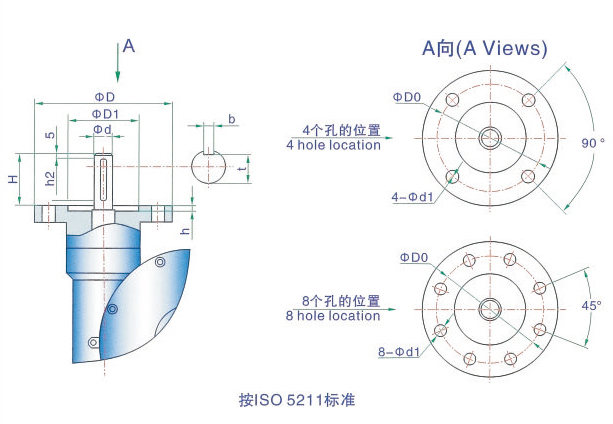

Worm gear box and electric devices to connect size | ||||||||||||
电装
型号
Model | 转速
Speed
r/min | 输出力矩
Output-torque
Nm | 输出力矩
Output-torque
Nm | 开阀时间s
valve-open
time | 法兰号
Flange | D | D0 | D1xh | n-d1 | d | b | t | h2 | H | |
D3-F | IA18 | 18 | 108 | 750 | 35 | F10 | 125 | 102 | 70x4 | 4-Φ12 | 20 | 6 | 16.5 | 40 | 45 |
D4-F | IA18 | 108 | 1360 | 36 | F10 | 125 | 102 | 70x4 | 4-Φ12 | 20 | 6 | 16.5 | 40 | 45 | |
D5-F | IA18 | 108 | 1700 | 45 | F10 | 125 | 102 | 70x4 | 4-Φ12 | 28 | 8 | 24 | 40 | 45 | |
D6-F | IA25 | 18 | 400 | 5700 | 40 | F14 | 175 | 140 | 100X5 | 4-Φ18 | 30 | 8 | 26 | 65 | 70 |
IA35 | 36 | 540 | 7700 | 20 | F16 | 210 | 165 | 130X5 | 4-Φ22 | 30 | 8 | 26 | 65 | 70 | |
D7-F | IA25 | 18 | 400 | 6900 | 48 | F14 | 175 | 140 | 100X5 | 4-Φ18 | 30 | 8 | 26 | 65 | 70 |
IA35 | 36 | 540 | 9400 | 24 | F16 | 210 | 165 | 130X5 | 4-Φ22 | 30 | 8 | 26 | 65 | 70 | |
D8-F | IA35 | 18 | 610 | 9700 | 44 | F16 | 210 | 165 | 130X5 | 4-Φ22 | 30 | 8 | 35 | 80 | 85 |
IA40 | 1020 | 16000 | F25 | 300 | 254 | 200X5 | 8-Φ18 | 40 | 12 | 35 | 80 | 85 | |||
D9-F | IA35 | 610 | 11000 | 52 | F16 | 210 | 165 | 130X5 | 4-Φ22 | 20 | 8 | 35 | 80 | 85 | |
IA40 | 1020 | 19000 | F25 | 300 | 254 | 200X5 | 8-Φ18 | 40 | 10 | 35 | 80 | 85 | |||
D10-F | IA70 | 1490 | 27000 | 56 | F25 | 300 | 254 | 200X5 | 8-Φ18 | 45 | 14 | 39.5 | 90 | 95 | |
IA90 | 2030 | 37000 | F30 | 350 | 298 | 230X5 | 8-Φ22 | 45 | 14 | 39.5 | 90 | 95 | |||
D11-F | IA70 | 1490 | 35000 | 67 | F25 | 300 | 254 | 200X5 | 8-Φ18 | 45 | 14 | 39.5 | 90 | 95 | |
IA90 | 2030 | 48000 | F30 | 350 | 298 | 230X5 | 8-Φ22 | 45 | 14 | 39.5 | 90 | 95 |
