该系列产品主要与电动装置组合使用,整体采用正齿轮传动,转动支撑采用滚动轴承,使该产品的传动效率高。每种型号提供多个传动比,供用户选择,能更好的匹配不同规格阀门。产品共有10种型号。

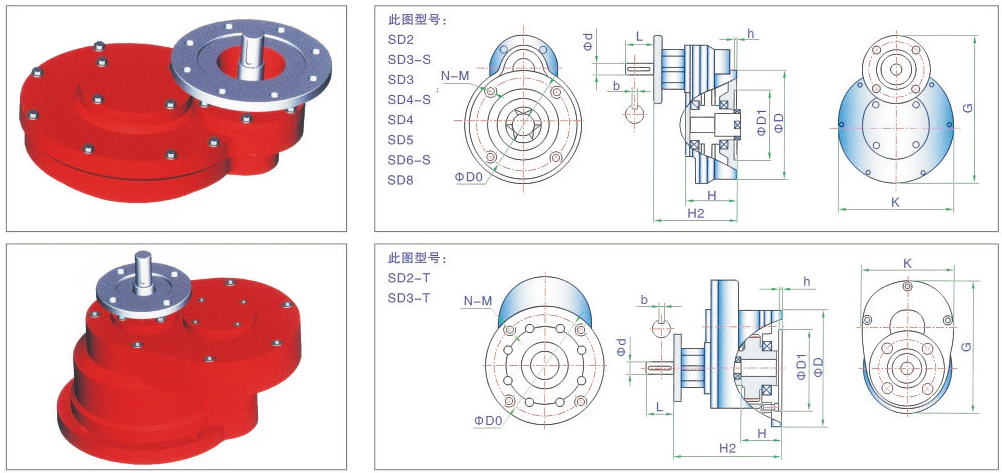

型号Model | SD1 | SD1-T | SD2 | SD2-T | SD3 | SD3-S | SD3-T | SD4 | SD4-S | SD5 | SD5-S | |
技术参数Technical-parameters | ||||||||||||
标准速比 Standard-ratio | 1:4 | 1:16 | 1:4 | 1:12 | 1:3 | 1:6 | 1:16 | 1:3 | 1:6 | 1:4 | 1:6 | |
可选速比Optional ratio | 1:3 | 1:12 | 1:3 | 1:9 | 1:4 | 1:5 | 1:12 | 1:4 | 1:5 | 1:3 | 1:5 | |
输入极限力矩Nm
Limit Input-Torque Nm | 250 | 250 | 280 | 480 | 750 | 750 | 1200 | 1050 | 1450 | 2000 | 2700 | |
输出极限力矩Nm
Limit Output-Torque Nm | 1000 | 2500 | 1200 | 3100 | 1600 | 3100 | 11500 | 2200 | 6100 | 8700 | 11300 | |
连接尺寸Connection-size | ||||||||||||
输入
Input | 法兰
ISO5211
JB2920 | F10、F14
Z20/Z30 | F10
F14 | F10、F14
Z20/Z30
Z45/Z60 | F14
F16 | F14、F16
Z45/Z60 | F14、F16、F25
Z45/Z60
Z90/Z120 | F25
Z45/Z60
Z90/Z120 | F25、F30
Z90/Z120 | F25、F30
Z90/Z120
Z45/Z60 | Z1000 | Z180/250 |
轴Axis(d) | 30 | 22 | 30 | 38 | 36 | 42 | 50 | 50 | 65 | 120 | 65 | |
键宽Key(b)x键高 | 8x7 | 8x7 | 8x7 | 10x8 | 10x8 | 12x8 | 14x9 | 14x9 | 18x11 | 32X18 | 18x11 | |
最大轴(d-max) | 30 | 25 | 30 | 40 | 40 | 50 | 58 | 55 | 69.5 | 130 | 75 | |
L | 60 | 60 | 60 | 80 | 80 | 80 | 100 | 100 | 100 | 200 | 100 | |
输出
Output | 法兰外圆(D) | 185 | 275 | 225 | 330 | 275 | 330 | 510 | 330 | 510 | 560 | 510 |
连接孔中心PCD(D0) | 160 | 235 | 195 | 285 | 235 | 285 | 450 | 285 | 450 | 483 | 450 | |
凹面Concave(D1xh) | 125x4 | 180x5 | 150x5 | 220x6 | 180x5 | 220x6 | 360x8 | 220x6 | 360x8 | 370x10 | 360x8 | |
孔数-螺栓Bolt(N-M) | 4-M12 | 4-M20 | 4-M16 | 4-M24 | 4-M20 | 4-M24 | 8-M30 | 4-M24 | 8-M30 | 12-M22 | 8-M30 | |
外型尺寸 Appearance-size | ||||||||||||
H | 120 | 92 | 120 | 122 | 133 | 153 | 255 | 150 | 166 | 340 | 250 | |
H2 | 195 | 244 | 195 | 310 | 196 | 222 | 330 | 228 | 284 | 485 | 363 | |
K | 295 | 218 | 295 | 296 | 303 | 425 | 497 | 392 | 564 | 848 | 720 | |
G | 348 | 310 | 348 | 394 | 377 | 528 | 728 | 510 | 712 | 1094 | 865 |
