该系列产品是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。该系列是齿轮箱与蜗轮箱组合而成的，提高了机械总效率，同样的速比和输入力矩情况下，输出力矩比双蜗轮机构有很大的提高。
型号Model | C8-
SS2 | C8-
SS2-T | C9-
SS2 | C9-
SS2-T | C10-
SS3 | C10-
SS2-T | C11-
SS2-T | C12-
SS3-T | C13-
SS3-T | C13D-
SS4-T | C14-
SS4-T |
技术参数 Technical-parameters | |||||||||||
速比 Ratio | 318:1 | 816:1 | 372:1 | 955:1 | 402:1 | 1032:1 | 1232:1 | 838:1 | 1030:1 | 1560:1 | 1386:1 |
输入力矩x人数Nm
input-torquexpeople | 195 | 125 | 195 | 125 | 220X2 | 220 | 220 | 280X2 | 280X2 | 280X2 | 280X3 |
输出力矩Nm
Output-torque Nm | 13000 | 18000 | 15000 | 22000 | 37000 | 42000 | 52000 | 85000 | 110000 | 160000 | 223000 |
限位调整
Limit-adjustemt | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | |||
蝶阀Butterfly-valve DN | 700 | 800 | 900-1000 | 1100-1200 | 1400-1600 | 1600-1800 | 1800-2200 | 2200-2600 | |||
球阀 Ball-valve DN | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000-1200 | |||
连接尺寸Connection-size(见第10页,C8、C9...C14同D8、D9...D14) | |||||||||||

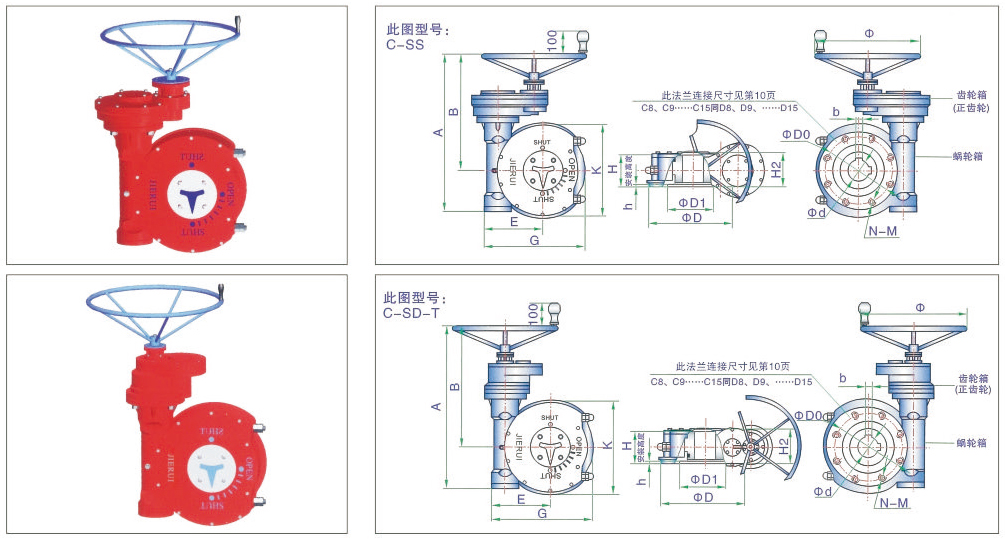

外型尺寸Appearance-size | |||||||||||
A | 851 | 869 | 877 | 925 | 941 | 958 | 1033 | 1190 | 1258 | 1403 | 1560 |
B | 671 | 689 | 680 | 728 | 721 | 738 | 768 | 898 | 930 | 1018 | 1120 |
E | 224 | 250 | 306 | 365 | 425 | 514 | 598 | 660 | |||
G | 378 | 433 | 522 | 612 | 717 | 854 | 958 | 1060 | |||
H2 | 154 | 152 | 185 | 203 | 226 | 250 | 303 | 343 | |||
Φ | 600 | 600 | 700 | 700 | 800 | 800 | 800 | 800 | |||
K | 330 | 382 | 476 | 568 | 675 | 812 | 920 | 1012 | |||
