该装置是直接安装在闸阀和截止阀等阀门上的手动装置，该装置采用弧齿锥齿轮和平面推力承轴，有运转平稳、扭矩大、噪音小、效率高的优点。在所有的结合部，采用了密封垫全密封处理，达到了防水、防油漏的效果，防护等级为IP65。手轮和阀杆罩可根据用户需求定制。结合各类阀门使用要求及环境，还有单级带电装连接、双级带电装连接、双级手轮驱动等产品。
型号Model | BA-000 | BA-00 | BA-O | BA-1 | BA-2 | BA-3 | BAA-3 | |
技术参数Technical-parameters | ||||||||
速比 Ratio | 2.35:1 | 3:1 | 3.6:1 | 4.5:1 | 5.2:1 | 6.3:1 | 23:1 | |
最大转矩Max-torque Nm | 360 | 480 | 735 | 1470 | 2940 | 4000 | 6000 | |
最大推力Max-thrust N | 43000 | 64000 | 98000 | 196000 | 340000 | 490000 | 630000 | |
最大阀杆直径
铜螺母Copper-nut | 25 | 30 | 36 | 52 | 70 | 90 | 110 | |
闸阀 Gate-valve DN | 50 | 80-100 | 150-200 | 250-400 | 450-700 | 800-1000 | 1200 | |
截止阀 Globe-valve DN | 50 | 80 | 100-150 | 200-250 | 300-350 | 400-500 | 550-650 | |
参考重量Weight Kg | 15 | 22 | 28 | 54 | 110 | 198 | 320 | |

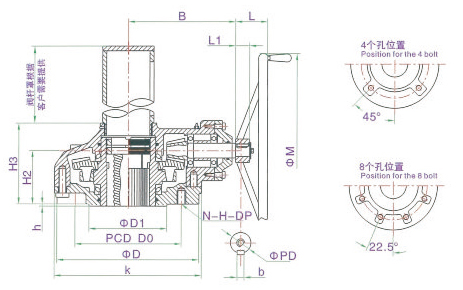

连接尺寸Connection-size | ||||||||
法兰外圆(D) | 150 | 175 | 210 | 300 | 350 | 415 | 415 | |
连接孔中心
PCD | DO | 125 | 140 | 165 | 254 | 298 | 356 | 356 |
N-H-DP | 4-M12-18 | 4-M16-24 | 4-M20-30 | 8-M16-24 | 8-M20-30 | 8-M30-45 | 8-M30-45 | |
凸面Convex(D1xh) | 85x3 | 100x4 | 130x5 | 200x5 | 230x5 | 260x5 | 260x5 | |
外形尺寸Appearance-size | ||||||||
B | 150 | 150 | 170 | 233 | 306 | 370 | 395 | |
H2 | 80 | 80 | 85 | 97 | 142 | 160 | 178 | |
H3 | 125 | 125 | 155 | 175 | 210 | 280 | 290 | |
L | 40 | 75 | 92 | 107 | 107 | 118 | 118 | |
K | 155 | 180 | 210 | 285 | 390 | 410 | 510 | |
手轮
Hand
wheel | PD | 26 | 28 | 28 | 32 | 32 | 38 | 38 |
(b)key | 8x7 | 8x7 | 8x7 | 10x8 | 10x8 | 10x8 | 10x8 | |
L1 | 35 | 40 | 40 | 50 | 55 | 60 | 60 | |
M | 250 | 310 | 310 | 460 | 530 | 600 | 600 | |
