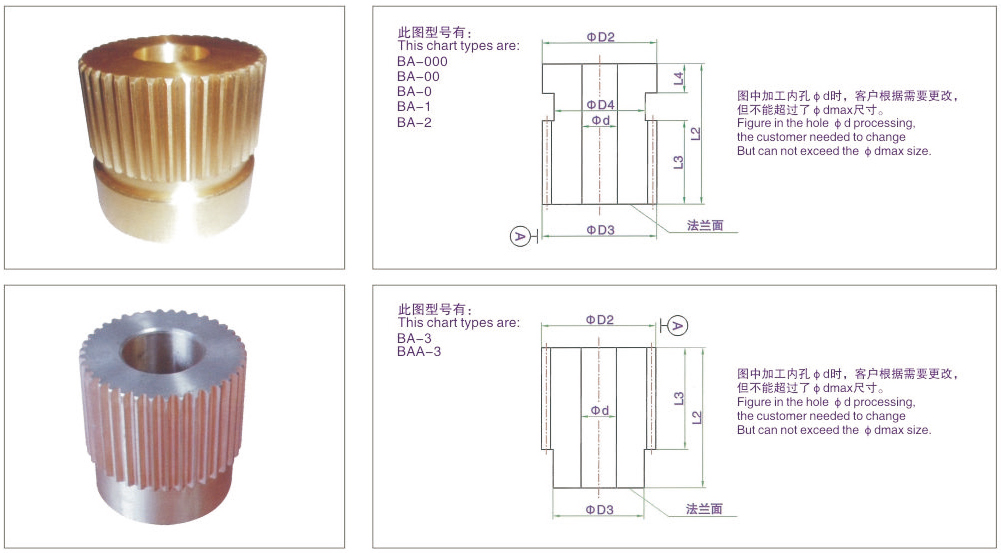

BA 阀杆螺母外型尺寸
用户可根据该图加工阀杆螺母内子L的连接尺寸,加工内孔Фd时,注意与基准A的同轴度按GB1184-80.8级加工。
阀杆螺母材质有ZHAL66-6-3-2铝黄铜、45#钢、QT450、D-2等。用户可以根据需要选择。
型号
尺寸 | BA-000 | BA-00 | BA-0 | BA-1 | BA-2 | BA-3 | BAA-3 |
d | 10 | 15 | 16 | 25 | 35 | 45 | 60 |
D3 | 50 | 57 | 63 | 74 | 94 | 108 | 146 |
D2 | 50 | 57 | 65 | 80 | 100 | 118 | 152 |
L4 | 12 | 22 | 18 | 22 | 36 | ||
L3 | 25 | 25 | 37 | 46 | 55 | 80 | 108 |
L2 | 46 | 55 | 58 | 70 | 100 | 120 | 145 |
D4 | 42 | 50 | 57 | 68 | 84 |
