Product center
产品展示

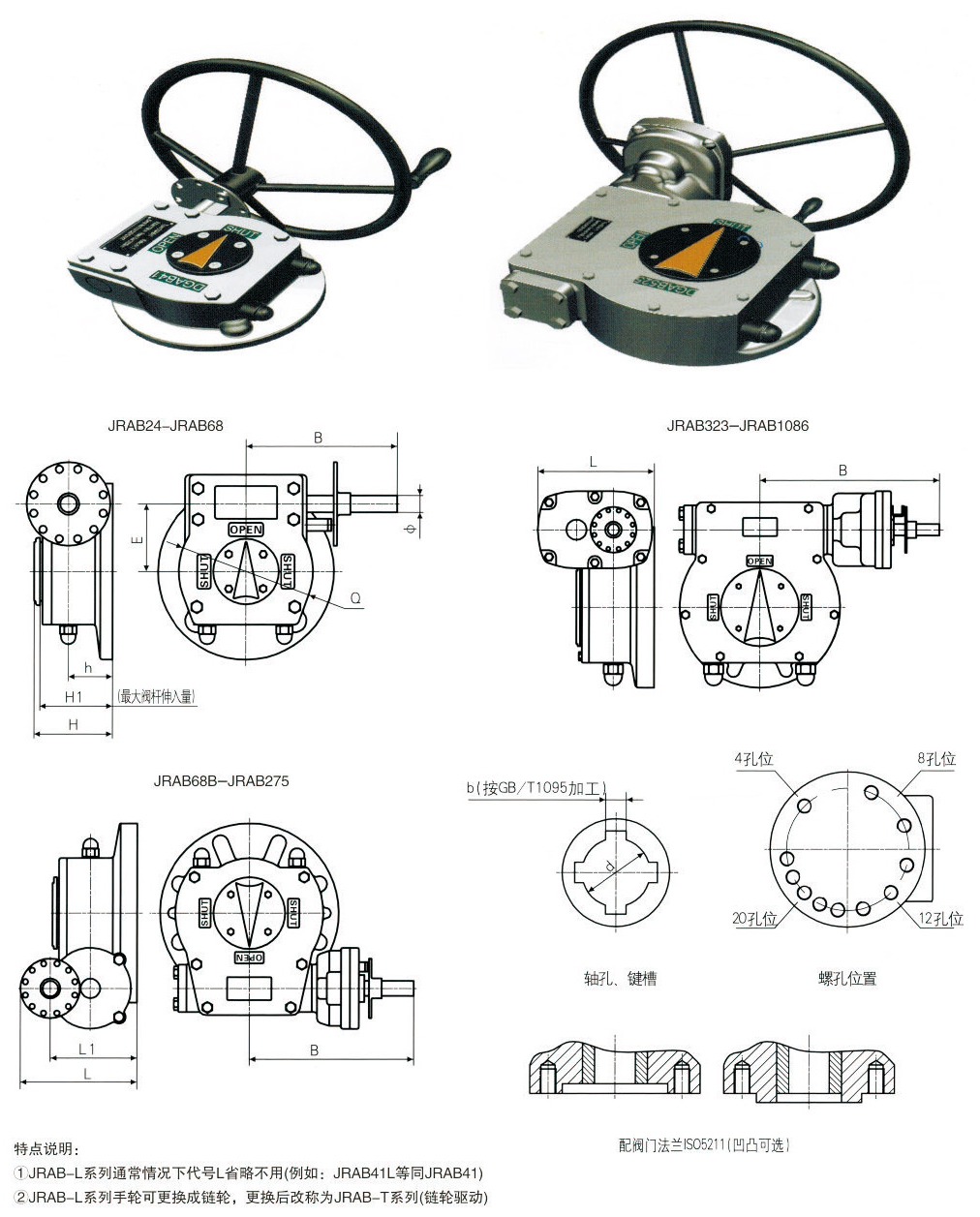

型号 | 技术数据 | 连接尺寸及外形尺寸 | 参考
重量
=Kg
(不含
手轮) | ||||||||||||||
速比 | 额定
输入
N.m | 额定
输出
N.m | 扭矩
放大
系数
±10% | 最大
孔径
d | 法兰
ISO5211
代号/外径 | Φ | B | E | H | H1 | h | Q | L | L1 | 手轮
W | ||
JRAB24 | 24:1 | 56 | 400 | 7.2 | 28 | F07/90
F10/125 | 15 | 144 | 44.5 | 68 | 61 | 31 | 91 | / | / | 250 | |
JRAB36 | 36:1 | 68 | 750 | 11 | 35 | F10/125
F12/150 | 18 | 154 | 61.5 | 81 | 73 | 41 | 121 | / | / | 320 | |
JRAB41 | 41:1 | 102 | 1300 | 12.7 | 45 | F12/175
F14/175
F16/210 | 20 | 181 | 80.5 | 90 | 82 | 48 | 160 | / | / | 360 | |
JRAB47 | 47:1 | 125 | 1800 | 14.5 | 50 | F12/175
F14/175
F16/210 | 20 | 181 | 89.5 | 96 | 88 | 54 | 178 | / | / | 460 | |
JRAB68 | 68:1 | 158 | 3000 | 19 | 70 | F16/210
F20/255
F25/300 | 25 | 198 | 126 | 107 | 99 | 59 | 245 | / | / | 600 | |
JRAB68B | 136:1 | 100 | 3800 | 38 | 70 | F16/210
F20/255
F25/300 | 25 | 252 | 126 | 107 | 99 | 59 | 245 | 154 | 104 | 460 | |
JRAB178 | 178:1 | 123 | 6500 | 53 | 75 | F16/210
F25/300 | 25 | 266 | 126 | 125 | 117 | 61 | 248 | 179 | 128.5 | 460 | |
JRAB275 | 275:1 | 110 | 8500 | 77 | 95 | F25/300
F30/350 | 25 | 307 | 138 | 146 | 137 | 69 | 264 | 209 | 159 | 600 | |
JRAB323 | 323:1 | 123 | 11000 | 90 | 100 | F25/350
F30/350 | 25 | 357 | 154.5 | 146 | 137 | 69 | 300 | 206 | / | 600 | |
JRAB525 | 525:1 | 116 | 17000 | 147 | 110 | F25/350
F30/350 | 25 | 370 | 169 | 157 | 148 | 76 | 350 | 249 | / | 600 | |
JRAB664 | 664:1 | 152 | 28000 | 185 | 130 | F30/415
F35/415 | 25 | 408 | 230 | 187 | 178 | 94 | 468 | 272 | / | 600 | |
JRAB1086 | 1086:1 | 130 | 38000 | 292 | 160 | F35/475
F40/475 | 25 | 483 | 276.5 | 210 | 201 | 106 | 559 | 342 | / | 600 | |
扭矩获取:输入扭矩=所需输出扭矩/扭矩放大系数 | |||||||||||||||||
