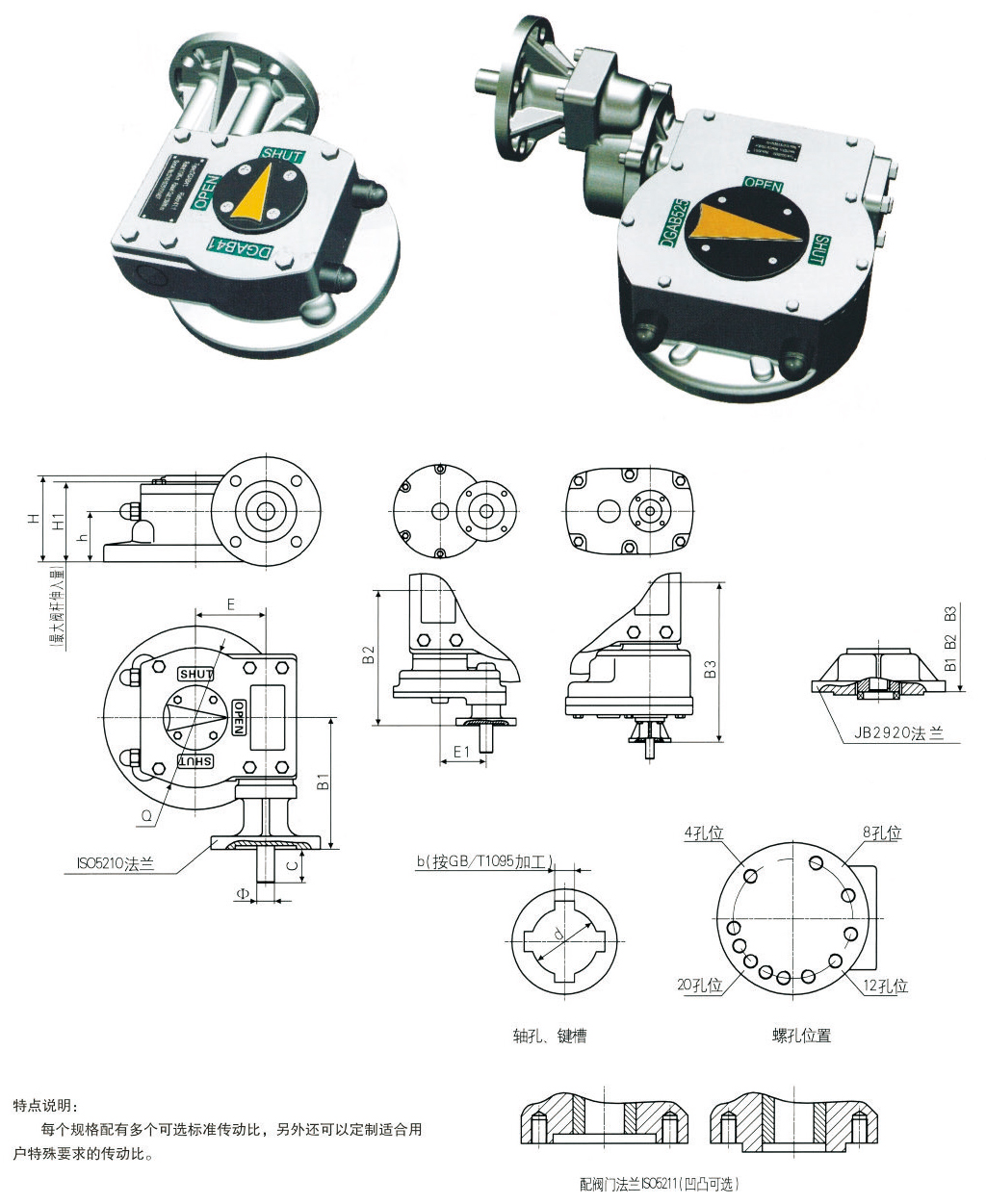

型号 | 技术数据 | 输入连接(配执行器) | 输出连接
(配阀门) | 外形尺寸 | 参考
重量
=Kg
(不含
手轮) | |||||||||||||||
速比 | 额定
输入
N.m | 额定
输出
N.m | 扭矩
放大
系数
±10% | JB2920 | ISO5210 | 最大
孔径
d | 法兰ISO5211 | |||||||||||||
机座
号 | 法兰
号 | 轴径
ф | 轴长
C | 代号/外径 | B1 | B2 | B3 | E | H | H1 | h | Q | E1 | |||||||
JRAB24XD | 24:1 | 45 | 324 | 7.2 | 2 | F10 | 15 | 25 | 28 | F07/90
F10/125 | 105.5 | 44.5 | 68 | 61 | 31 | 91 | / | |||
JRAB36XD | 36:1 | 60 | 650 | 11 | 2 | F10 | 18 | 30 | 35 | F10/125
F12/150 | 117 | 61.5 | 81 | 73 | 41 | 121 | / | |||
JRAB41XD | 41:1 | 87 | 1100 | 12.7 | 2 | F10
F12
F14 | 20 | 30 | 45 | F12/175
F14/175
F16/210 | 160 | 80.5 | 90 | 82 | 48 | 160 | / | |||
JRAB47XD | 47:1 | 100 | 1450 | 14.5 | 2 | F10
F12
F14 | 20 | 30 | 50 | F12/175
F14/175
F16/210 | 160 | 89.5 | 96 | 88 | 54 | 178 | / | |||
JRAB68XD | 68:1 | 140 | 2660 | 19 | 3 | F12
F14 | 25 | 40 | 70 | F16/210
F20/255
F25/300 | 193 | 126 | 107 | 99 | 59 | 245 | / | |||
JRAB178XD | 51:1 | 355 | 5500 | 15.5 | 4 | F14
F16 | 30 | 45 | 75 | F16/210
F25/300 | 217 | 126 | 125 | 117 | 61 | 248 | / | |||
178:1 | 103 | 53 | 2 | F12
F14 | 25 | 40 | 258 | 67.5 | ||||||||||||
JRAB275XD | 55:1 | 487 | 7500 | 15.4 | 4 | F16 | 35 | 55 | 95 | F25/300
F30/350 | 239 | 138 | 146 | 137 | 69 | 264 | / | |||
165:1 | 163 | 46 | 3 | F12
F14 | 25 | 40 | 356 | 90 | ||||||||||||
275:1 | 95 | 77 | 2 | F10
F12
F14 | 25 | 40 | 298 | 90 | ||||||||||||
JRAB323XD | 51:1 | 685 | 9800 | 14.3 | 5 | F16
F25 | 40 | 60 | 100 | F25/350
F30/350 | 242 | 154.5 | 146 | 137 | 69 | 300 | / | |||
153:1 | 234 | 42 | 3 | F14 | 25 | 40 | 359 | 90 | ||||||||||||
323:1 | 109 | 90 | 2 | F12
F14 | 25 | 40 | 326 | / | ||||||||||||
JRAB525XD | 46:1 | 1103 | 15000 | 13.6 | 5 | F25 | 45 | 70 | 110 | F25/350
F30/350 | 251 | 169 | 157 | 148 | 76 | 350 | / | |||
138:1 | 375 | 40 | 4 | F14 | 35 | 55 | 373 | 102 | ||||||||||||
525:1 | 102 | 147 | 2 | F12
F14 | 25 | 40 | 359 | / | ||||||||||||
JRAB664XD | 64:1 | 1223 | 22000 | 18 | 7 | F30 | 50 | 75 | 130 | F30/415
F35/415 | 302 | 230 | 187 | 178 | 94 | 468 | / | |||
181:1 | 440 | 50 | 4 | F16 | 35 | 55 | 420 | 103.5 | ||||||||||||
274:1 | 290 | 76 | 4 | F14 | 35 | 55 | 432 | 142.5 | ||||||||||||
64:1 | 119 | 185 | 2 | F12
F14 | 25 | 40 | 397 | / | ||||||||||||
JRAB1086XD | 67:1 | 1778 | 32000 | 18 | 7 | F30 | 65 | 100 | 160 | F35/475
F40/475 | 276.5 | 210 | 201 | 106 | 559 | |||||
180:1 | 667 | 48 | 5 | F16
F25 | 40 | 60 | ||||||||||||||
268:1 | 445 | 72 | 4 | F16 | 35 | 55 | ||||||||||||||
1086:1 | 110 | 292 | 2 | F12
F14 | 25 | 40 | 453 | / | ||||||||||||
扭矩获取:输入扭矩=所需输出扭矩/扭矩放大系数
注:B1、B2、B3尺寸公差为0至-20(需要精确数据请咨询杰锐) | ||||||||||||||||||||
