特点说明:
1、D6-L系列通常情况下代号L省略不用(例如:D602L等同D602)
2、D6-L系列手轮可更换成链轮，更换改称为D6-T系列(链轮驱动)

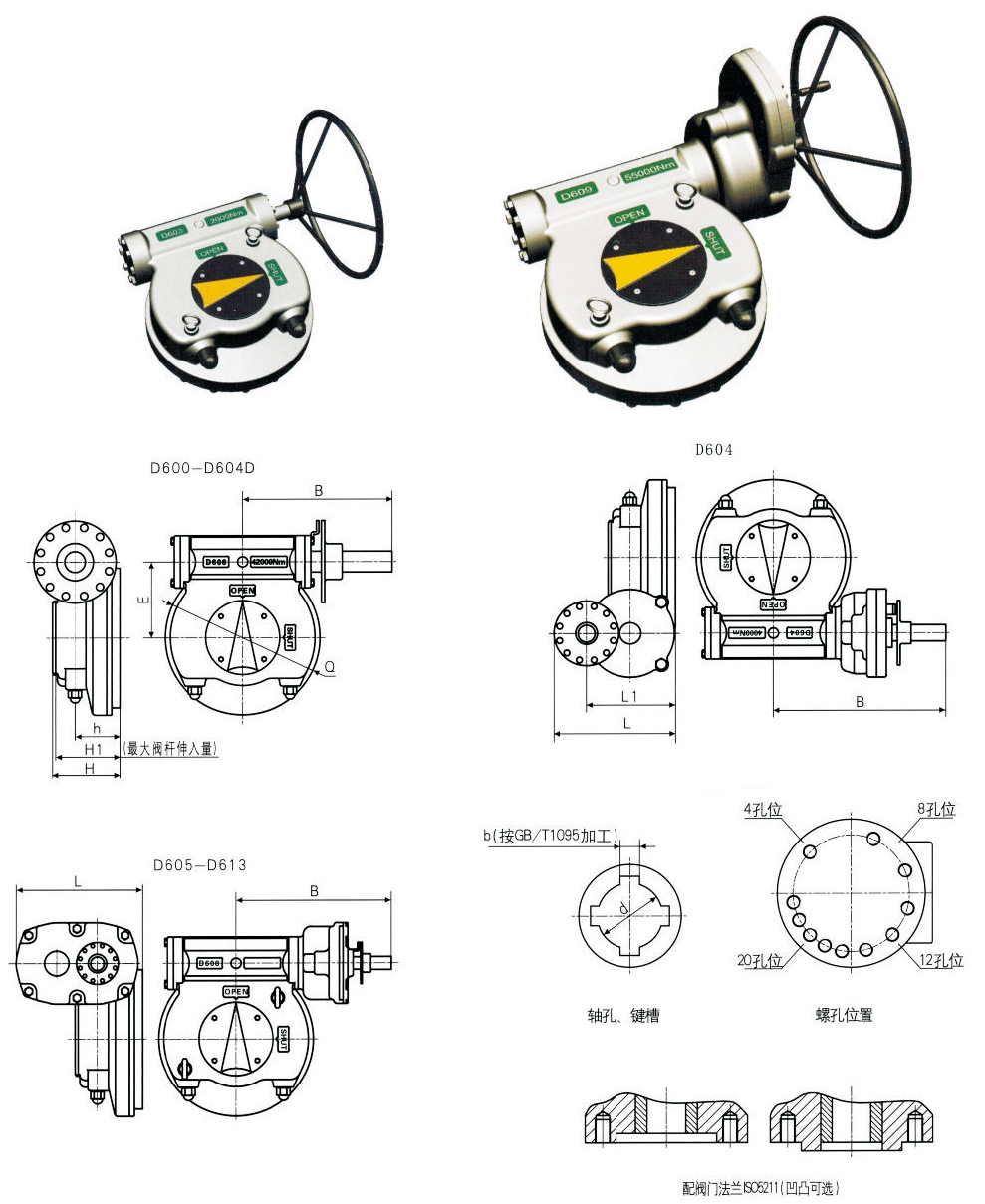

型号 | 技术数据 | 连接尺寸及外形尺寸 | 参考
重量
=Kg
(不含
手轮) | ||||||||||||||
速比 | 额定
输入
N.m | 额定
输出
N.m | 扭矩
放大
系数
±10% | 最大
孔径
d | 法兰
ISO5211
代号/外径 | Φ | B | E | H | H1 | h | Q | L | L1 | 手轮
W | ||
D600 | 24:1 | 56 | 400 | 7.2 | 28 | F07/90 | 15 | 148 | 40.5 | 80 | 72 | 36 | 97 | / | / | 250 | |
D601 | 42:1 | 63 | 750 | 12 | 35 | F10/125
F12/150 | 18 | 167 | 64.5 | 91 | 82 | 43 | 143 | / | / | 320 | |
D602 | 50:1 | 82 | 1300 | 13.5 | 45 | F14/175
F16/210 | 20 | 178 | 77 | 109 | 99 | 55 | 166 | / | / | 360 | |
D603 | 52:1 | 120 | 1800 | 15 | 50 | F14/175
F16/210 | 25 | 189 | 94.5 | 114 | 105 | 56 | 200 | / | / | 460 | |
D604D | 58: 1 | 180 | 2800 | 15.5 | 70 | F16/210
F20/255
F25/300 | 25 | 211 | 111 | 131 | 122 | 65 | 218 | / | / | 600 | |
D604 | 145:1 | 100 | 3800 | 38 | 70 | F16/210
F20/255
F25/300 | 25 | 267 | 111 | 131 | 122 | 65 | 218 | 192 | 142 | 460 | |
D605 | 355:1 | 91 | 8000 | 88 | 80 | F16/210
F25/300 | 25 | 350 | 138 | 149 | 140 | 71 | 280 | 208.5 | / | 600 | |
D606 | 683:1 | 80 | 15000 | 188 | 100 | F25/350
F30/350 | 30 | 387 | 177.5 | 175 | 165 | 81 | 350 | 283 | / | 600 | |
D607A | 648:1 | 130 | 22000 | 170 | 120 | F25/350
F30/350 | 30 | 409 | 202 | 160 | 150 | 97 | 384 | 299 | / | 600 | |
D607 | 852:1 | 140 | 30000 | 213 | 120 | F25/350
F30/350 | 30 | 417 | 202 | 160 | 150 | 97 | 384 | 329 | / | 600 | |
D608 | 1303:1 | 117 | 42000 | 360 | 150 | F30/350
F35/415 | 30 | 471 | 226 | 194 | 184 | 128 | 460 | 408 | / | 600 | |
D609 | 1584:1 | 125 | 55000 | 440 | 170 | F35/415
F40/475 | 30 | 521 | 254 | 208 | 198 | 140 | 528 | 444 | / | 600 | |
D610 | 2080:1 | 136 | 78000 | 573 | 190 | F35/415
F40/475 | 35 | 645 | 279 | 252 | 241 | 158 | 570 | 408 | 284 | 600 | |
D611 | 2662:1 | 135 | 100000 | 745 | 190 | F35/415
F40/475
F48/560 | 35 | 679 | 308 | 269 | 258 | 172 | 630 | 434 | 304 | 600 | |
D612 | 2992:1 | 180 | 140000 | 778 | 240 | F48/560
F60/686 | 35 | 717 | 380 | 291 | 281 | 183 | 752 | 375 | 336 | 600 | |
D613 | 4036:1 | 172 | 180000 | 1050 | 280 | F48/560
F60/686 | 35 | 783 | 450 | 332 | 321 | 204 | 868 | 458 | 384 | 600 | |
扭矩获取:输入扭矩=所需输出扭矩/扭矩放大系数 | |||||||||||||||||
